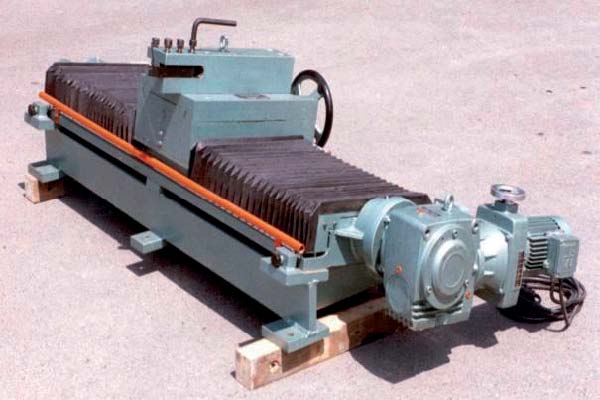

ШЛИФОВАЛЬНОЕ УСТРОЙСТВО С КЕРАМИЧЕСКИМ РЕЗЦОМ
ШЛИФОВАЛЬНОЕ УСТРОЙСТВО С КЕРАМИЧЕСКИМ РЕЗЦОМ ИСПОЛЬЗУЕТСЯ ДЛЯ ПРИДАНИЯ ГЛАДКОЙ ПОВЕРХНОСТИ ВАЛКАМ ВАЛЬЦЕВ.
Оно, в основном, состоит из :
Станины с опорными салазками для поперечной каретки с резцедержателем.
Устройства автоматического перемещения шлифовальной станины.
Приводного моторедуктора для шлифуемого валка.
Технические характеристики
Ширина станины | 500 мм |
Ход каретки | 1120 мм |
Установленная мощность | 4,75 кВт |
Скорость гладкого вала | 110 об/мин |
Общий вес | 710 кг |
Техническое описание
Станина с салазками из чугуна большой ширины, усилена ребрами.
Каретка с резцедержателем на салазках, защищенных укрытием в виде гармошки.
Электрокоробка для управления 2 двигателями.
Установленная мощность (кВт) | Длина хода каретки (м) | Вес (кг) |
0,75 – 4 | 0,620 | 530 |
0,75 – 4 | 0,820 | 600 |
0,75 – 4 | 1,020 | 670 |
0,75 – 4 | 1,120 | 710 |
0,75 – 4 | 1,320 | 760 |
0,75 – 4 | 1,520 | 800 |
