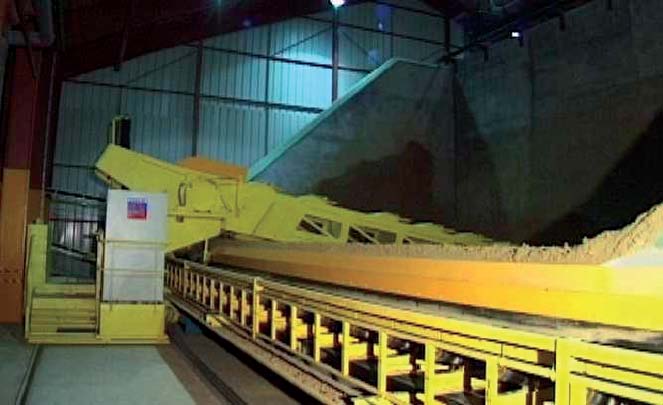

БОКОВОЙ ЭКСКАВАТОР НА РЕЛЬСАХ

КОВШОВЫЙ ЭКСКАВАТОР БОКОВОГО ПРИМЕНЕНИЯ ДЛЯ ЗАБОРА ГЛИНЫ.

В основном состоит из :
Опорной стойки, обеспечивающей перемещение экскаватора.
Ковшовой цепи с черпаковой рамой шарнирного типа и механического подъемного устройства.
Электрического и автоматического оборудования.

Принудительная разгрузка ковшов производится на уровне головных звездочек с помощью скрепера, прилегающего к внутренней стенке ковша, оснащенного стальным сменным ножом.
Стальные ковши с поясом жесткости и ножами из высокоуглеродистой стали.
Смазка торцевых зведочек черпаковой рамы производится устройствами автоматической смазки с маслорезервом.
Площадка для техобслуживания механики, несущая черпаковую раму шарнирного типа, снабженной съёмными износостойкими профилями.
Бортовой электрошкаф, установленный на упругие подставки, включает все приборы управления и защитные устройства двигателей, изолирующий трансформатор и отфильтрованное выпрямленное электропитание, смещенные входные/выходные модули, а также коммутаторы, индикаторы и устройства аварийного останова на передней панели.
Кабель и принадлежности для прокладки кабеля до клемм.
Опции
Крановые рельсы экскаватора.
Электропитание экскаватора осуществляется посредством кабельных цепей.


Эксплуатационная часовая производительность

30/45 м3/ч

Емкость ковша

45 л

Расстояние между ковшами

4 или 6 звеньев

Малая скорость перемещения

1,84 м/мин

Большая скорость перемещения

3,60 м/мин

Длина черпаковой рамы (между осями)

≈ 10,5 м

Вес экскаватора

≈ 19 500 кг

Шарнирное соединение черпаковой рамы

Механический цилиндр

Система конвейерного подъема черпаковой рамы

Механический цилиндр и винт

Пневматическое натяжение ковшовой цепи

цилиндр



Двигателя ковшовой цепи

11 кВт

Подъемного цилиндра на малой скорости

1.6 кВт

Подъемного цилиндра на большой скорости

6.5 кВт

2 тормозных двигателя на малой скорости

0,55 кВт

2 тормозных двигателя на большой скорости

0,88 кВт



Межосевое расстояние черпаковой рамы (м)

Произвоитель-ность

(м)

Установлен-ная мощность (кВт)

Вес

(кг)

9.120

15/20

+/- 15

18 500

7.365

30/45

+/- 25

19 500

10.395

60/80

+/- 50

>
