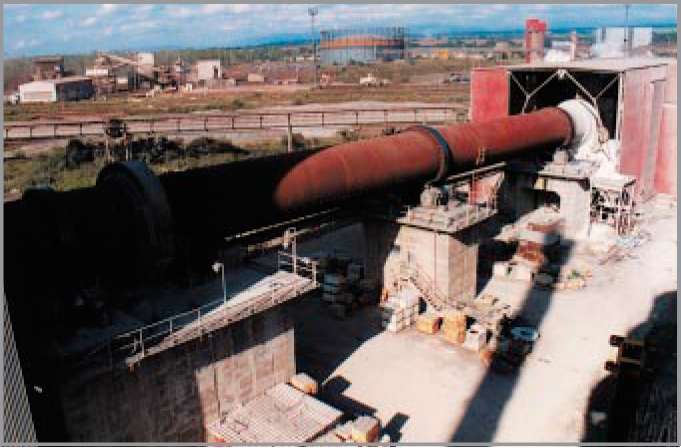

Комплексное технологическое оборудование по обжигу извести средней фракции на печной линии с вращающейся печью, применимое для широкого спектра исходного сырья и готовой продукции.

Для обжига применимы любые виды топлива включая отходы, в зависимости от требований и возможностей заказчиков. Система автоматической регулировки обжига с собственным программным обеспечением позволяет стабилизировать эксплуатацию с минимальными текущими расходами.

На представительном известковом заводе фирмы "Carmeuse-Kosice", Словакия в процессе гарантийной эксплуатации был достигнут расход тепла 4,514 МДж/кг извести.

Продуманное решение агрегатов в составе печной линии положительно сказывается на производительности оборудования, качестве готовой продукции и энергоемкости производства.

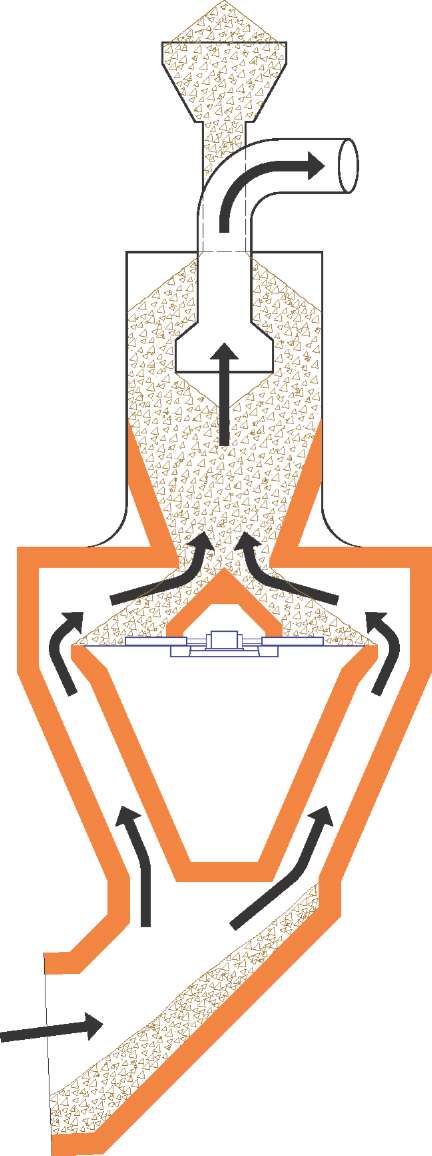

Декарбонизатор представляет собой шахтный теплообменник, предназначенный для подогрева и частичной кальцинации сырья перед его обжигом во вращающейся печи. Высокий к.п.д. декарбонизатора является следствием эффективного противоточного теплообмена между сырьем и продуктами сгорания. Интенсивный подогрев сырья позволяет сократить вращающуюся печь и достичь расхода тепла 4,4 МДж/кг извести. Для регулировки объема поступающего сырья предусмотрено выносное устройство с гидравлическим приводом, расположенное на уровне подачи продуктов сгорания в слой материала (Рис. 1).

Преимуществом является автономная регулировка потока материала в зависимости от температуры продуктов сгорания на выходе, от которой срабатывают остальные схемы регулировки и верхний уровень системы автоматической регулировки. Для переработки рыхлого или глинистого сырья предусмотрены пневматические пушки, предотвращающие образование спеков (Рис. 2).

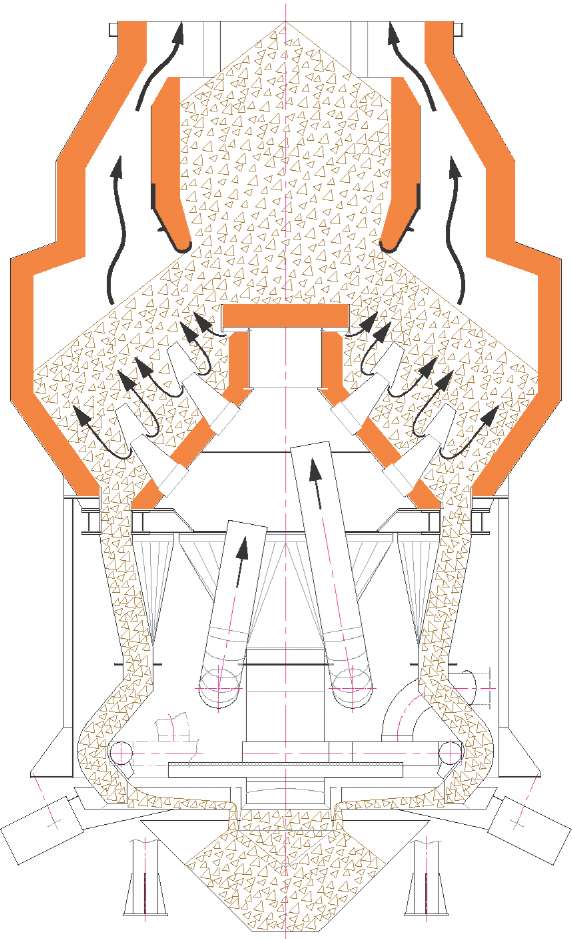

Шахтный холодильник нового поколения активно использует охлаждающий воздух для эффективной рекуперации тепла между охлаждаемым материалом и воздухом, который затем поступает в качестве воздуха на горение во вращающуюся печь. Внутренняя конструкция холодильника, образованная двумя кольцами, позволяет автономно регулировать охлаждающий воздух в двух секциях, что заметно улучшает процессе охлаждения при минимальном объеме охлаждающего воздуха (Рис. 3). Поток материала можно регулировать с помощью вибропитателей в зависимости от температуры охлаждаемой продукции.

Высокий к.п.д. охлаждения позволяет плавно эксплуатировать печную линию с минимальным излишком воздуха на горение, что заметно улучшает тепловой баланс выпуска извести. Эффективная рекуперация тепла сокращает текущие расходы на выпуск извести.

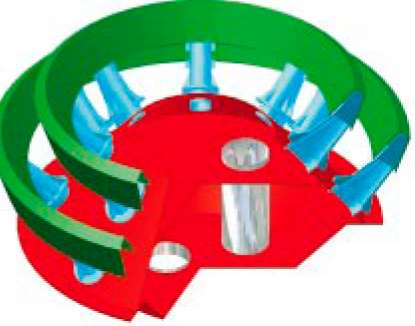

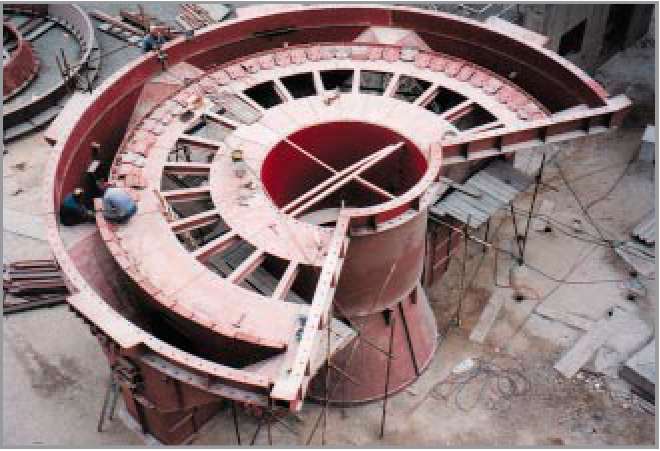

Рис. 3

Внутренее устройство шахтного холодильника

Принципиально важной составной частью оборудования для обжига извести средней фракции является система автоматической регулировки обжига на базе промышленных программируемых контроллеров типа "Siemens-Simatic" или "Allen - Bradley" серии ControlLogix 5000. Для управления предназначен фирменный пакет программного обеспечения "Presoft В" разработанный фирмой "PSP Engineering", в составе которого имеются объекты для отдельных приводов и технологических узлов, а также для их взаимосвязи на уровне контроллера и визуализации.

Фирменное программное обеспечение позволяет выполнять анализ поведения отдельных контуров регулировки и их оптимальную настройку, что гарантирует эффективный тепловой баланс технологического процесса.

Долгосрочная регистрация данных и действий оператора позволяет эффективно управлять технологическим процессом. Автоматизированная система управления стандартно оснащается четырьмя контурами регулировки.

В процессе обработки программного обеспечения контуры регулировки и блокировочные связи можно дополнительно расширять в зависимости от заданной ступени автоматизации.

Система автоматической регулировки в значительной степени способствует надежности эксплуатации оборудования при минимальных текущих затратах.

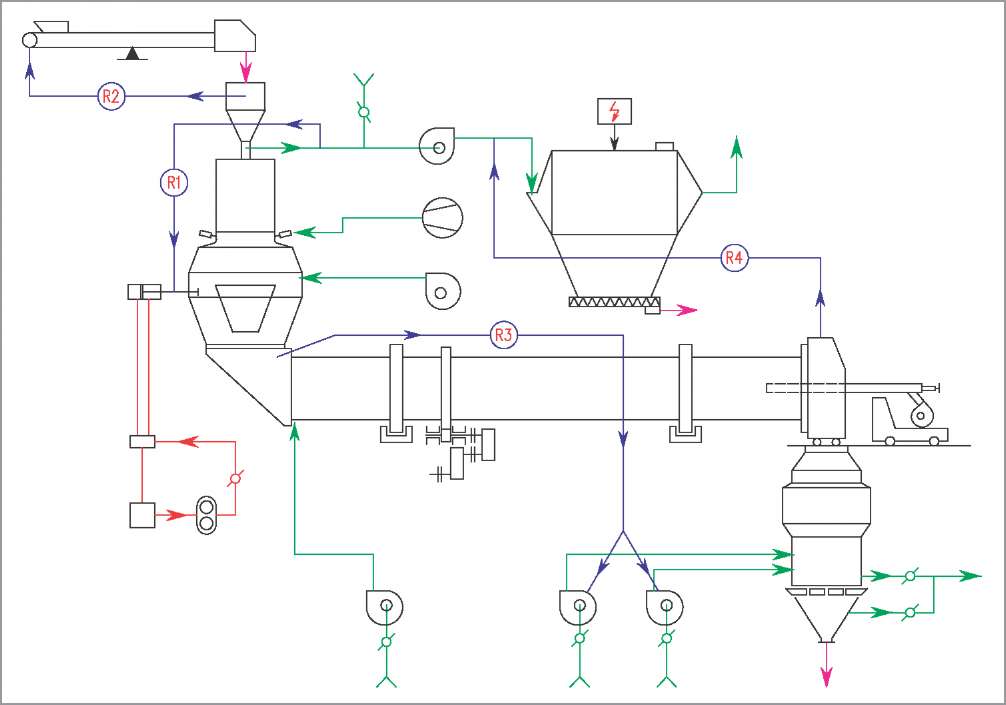

R1 - regulation of the thermal regime R2 - regulation of the material supply R3 - regulation of the cooling air amount

R4 - regulation of underpressure

- регулировка теплового режима ИЗ - регулировка объема воздуха

на охлаждение П2 - регулировка подачи материала И4 - регулировка разрежения

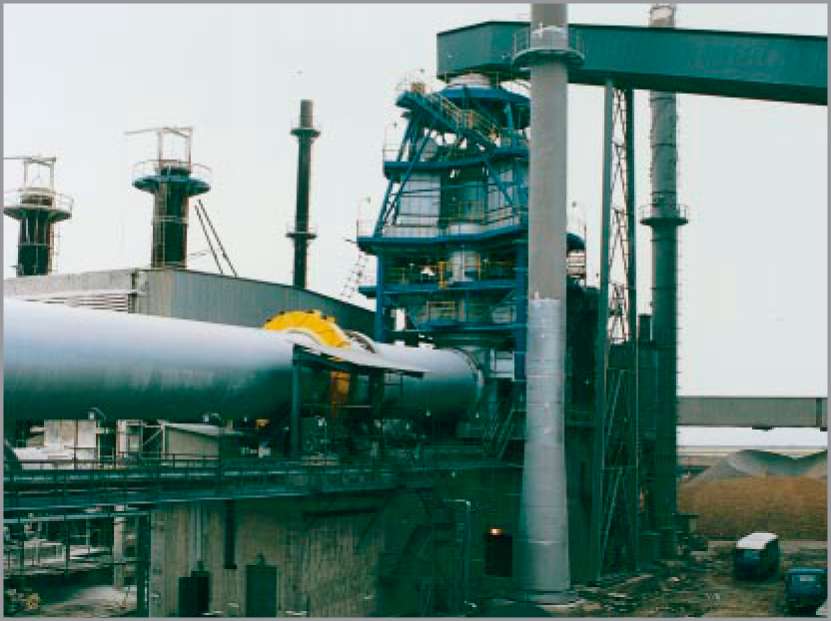

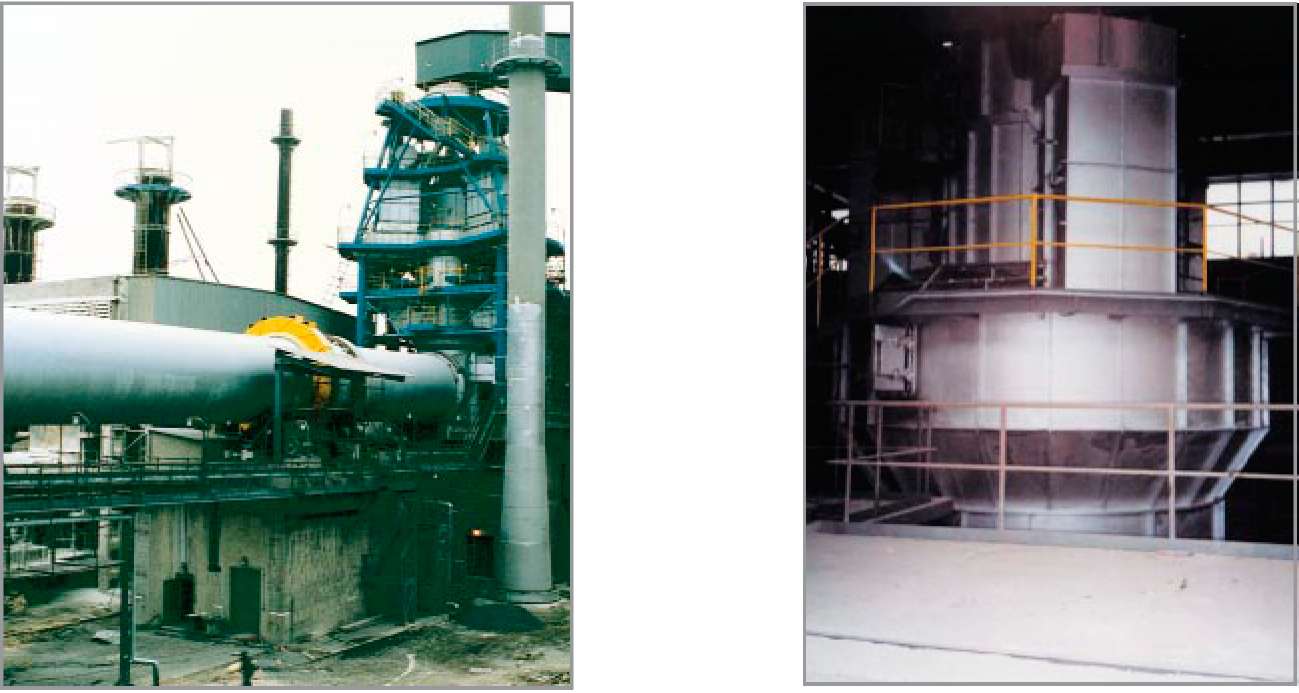

Pre-calciner - Carmeuse, Kosice - Slovakia Декарбонизатор - Carmeuse, Kosice - Словакия

Shaft cooler Шахтный холодильник



«»
«» «» «» «»
«»
